　今年の酷暑&年齢からくる肉体の劣化からなのか、運動量が減り・・・反比例的に体重が増えつつあります・・・
　そこで、目標体重を0として体重オーバー分のみを％で表示・・・それも人体グラフとして表示できないものか・・・挑戦してみました。

　と云う訳で、本日は少し説明が長くなりますが、Excelで人体グラフの作成手順を書いて置こうと思います。

【人体グラフの作り方】

- 先ず、セルB2は私の目標体重からの増加(%)分、セルC2は100%からセルA2を引いた数字(%)、セルB3、セルC3を100％と入力してるのは、「二つ目の系列」を認識させる為だけのものです。
  セルA2に現体重を入力します。

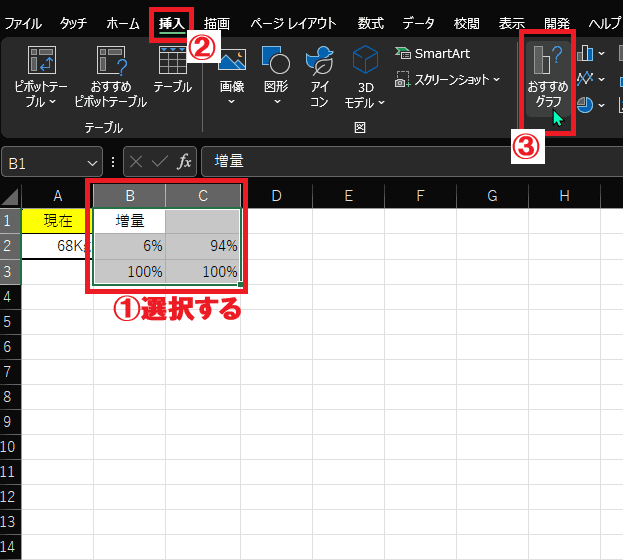

1. 先ず、セルB1からセルC3をグラフにしたいので『B1:C3』の範囲を選択します。
2. 次に、リボンの『挿入』タブを選択します。
3. 開いたメニューのグラフ項目の『おすすめグラフ』をクリックします。
1. すると、グラフの挿入ダイアログが開きますので『集合縦棒』を選択します。
2. そして、『OK』ボタンをクリックします。

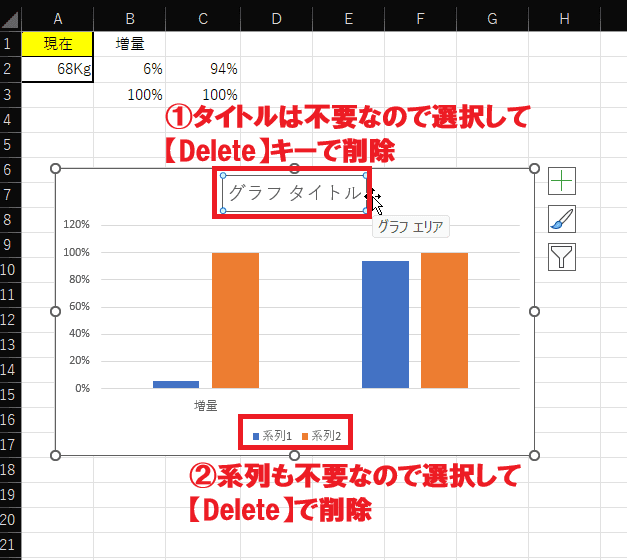

1. すると、グラフがシート上に挿入されますがグラフタイトルは必要ありませんので『選択』して【Delete】キーなどで『削除』します。
2. そして、下段に表示されてる系列1 系列2も必要ありませんので『選択』して【Delete】キーなどで『削除』します。
1. 次に、グラフの縦軸の％が表示されてるヵ所を『ダブルクリック』します。
2. すると、シート右側に『軸の書式設定』画面が表示されますので、軸のオプションの最大値を『1.0』に変更します。
  ※ 1.0に変更すると縦軸が100％と表示されます。
1. 次に、リボンの『グラフのデザイン』タブを選択します。
2. 開いたメニューのデータ項目の『データの選択』をクリックします。
1. すると、データソースの選択ダイアログが開きますので横項目の増量の下の空欄の『✔』を『外します』。
2. そして、『OK』ボタンをクリックします。

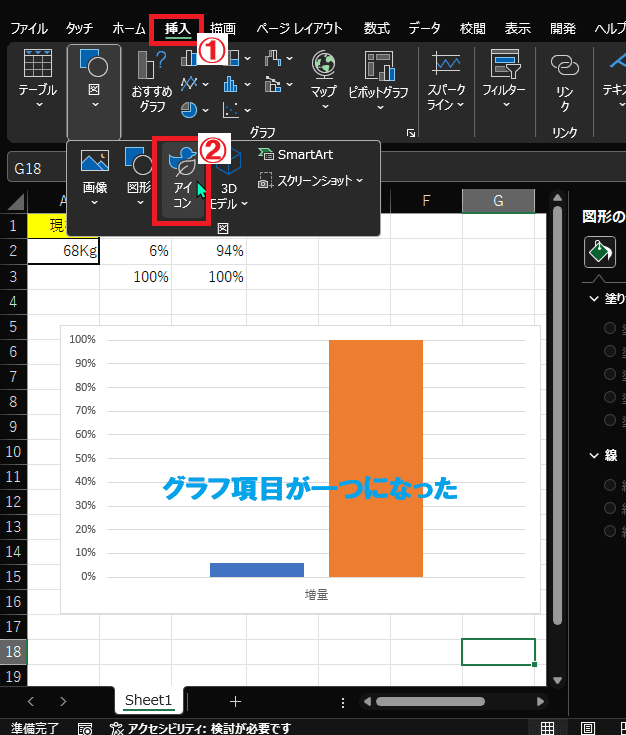

1. すると、シート上のグラフ項目が一つになりましたので、次はアイコンを挿入します・・・
2. 先ず、リボンの『挿入』タブを選択します。
3. そして、図項目の『アイコン』をクリックします。

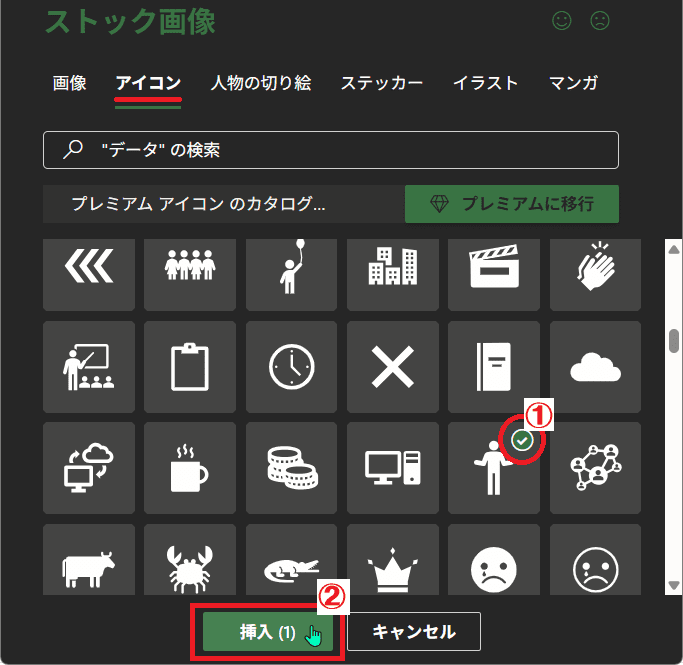

1. 擦ると、ストック画像が開きますので『好みの人型アイコン』に『✔』を入れます。
2. そして、『挿入』ボタンをクリックします。

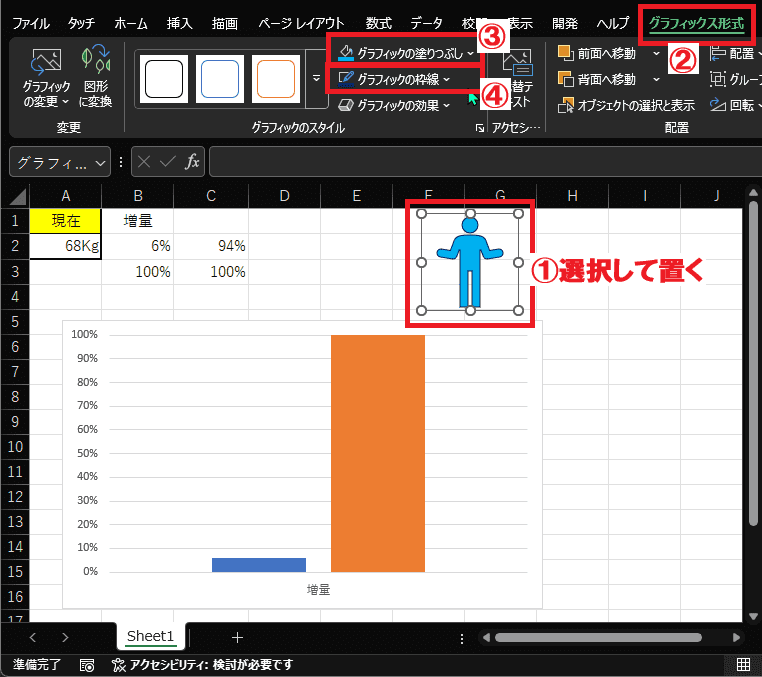

1. すると、シート上にアイコンが挿入されますので『選択』します。
2. 次に、リボンの『グラフィックス形式』タブを選択します。
3. 開いたメニューのグラフィックのスタイル項目の『グラフィックの塗りつぶし』を選択して好みの色を選択します。
1. そして、『グラフィックの枠線』　を選択して好みの枠線の色を選択します。

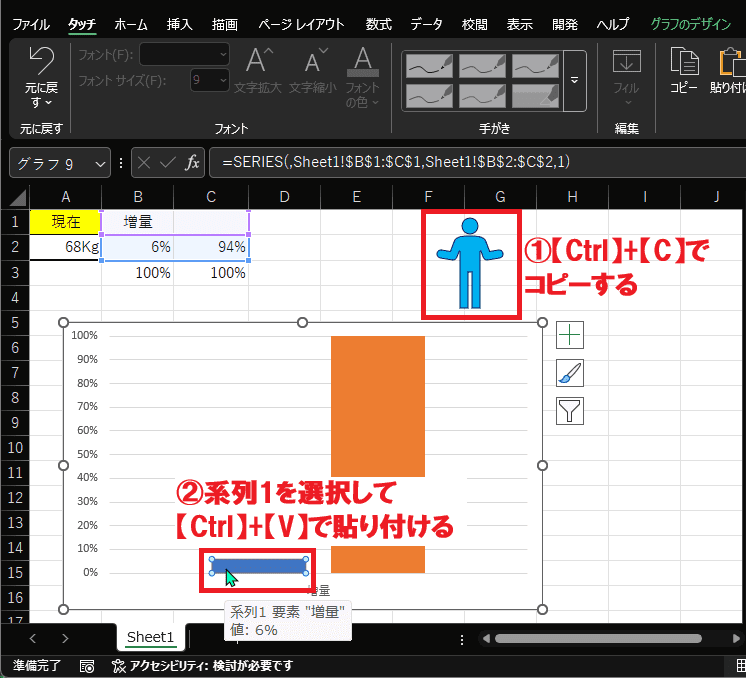

1. 次に、出来上がった『アイコン』を『Ctrl』+『C』などでコピーします。
2. そして、グラフの変動する系列1の方を『選択』して『Ctrl』+『V』などで貼り付けます。

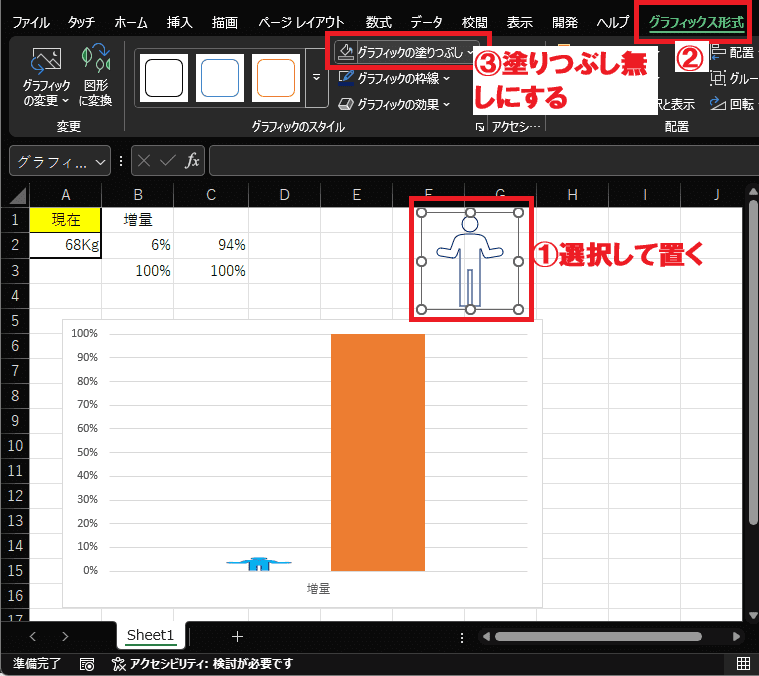

1. そして、再びアイコンを『選択』します。
2. 次に、リボンの『グラフィックス形式』タブを選択します。
3. そして、グラフィックのスタイル項目の『グラフィックの塗りつぶし』を選択します。
4. そして、『塗りつぶし無し』にします。
1. そして、出来上がった『アイコン』を『Ctrl』+『C』などでコピーします。
2. 今度は、グラフの100％の系列2の方を『選択』して『Ctrl』+『V』などで貼り付けます。

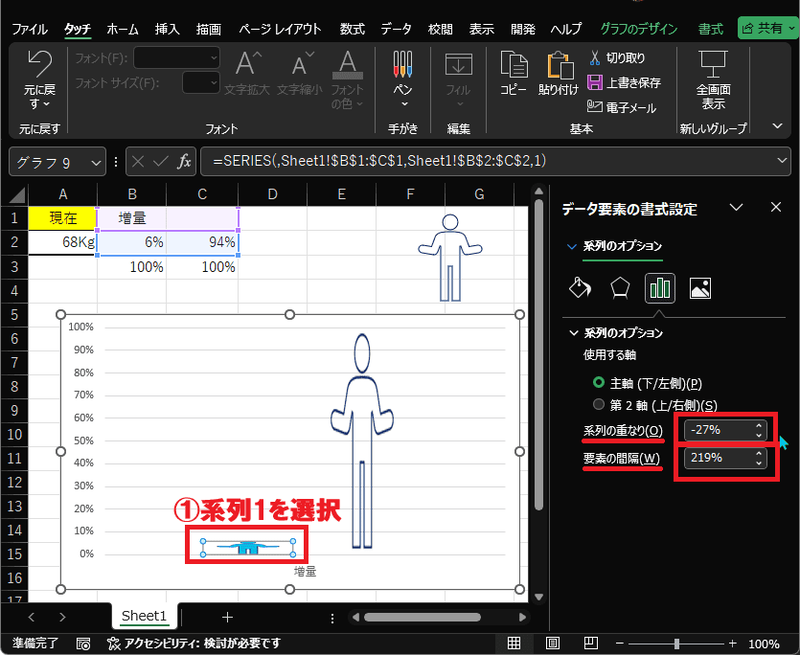

1. 次に、変動する系列1の方を『選択』します。
2. シート右側に表示されてるデータ要素の書式設定画面の系列オプションの『系列の重なり』と『要素の間隔』を修正します・・・

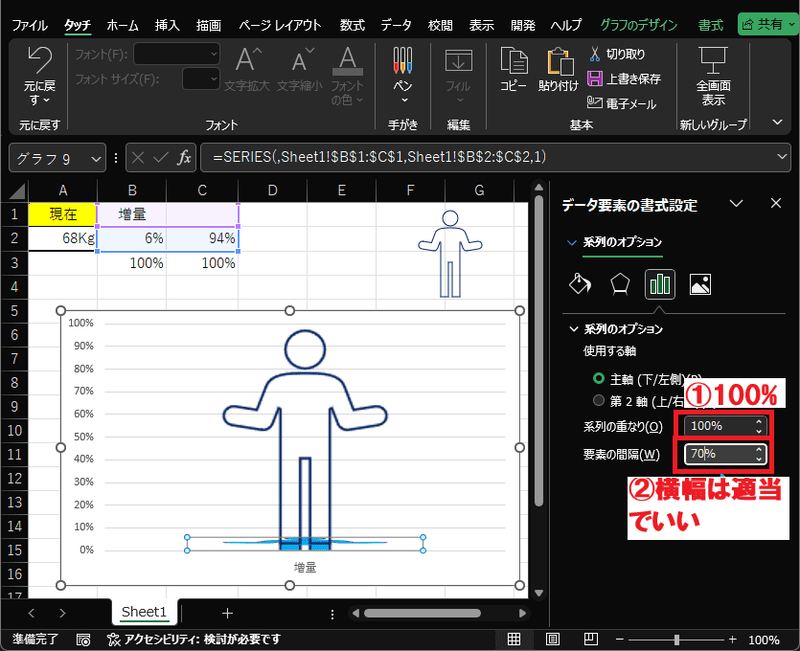

1. 系列の重なりに関してはぴったりと重ねたいので『100%』にします。
2. 要素の間隔は横幅などなので『適当な数字』(今回は70％)にします。

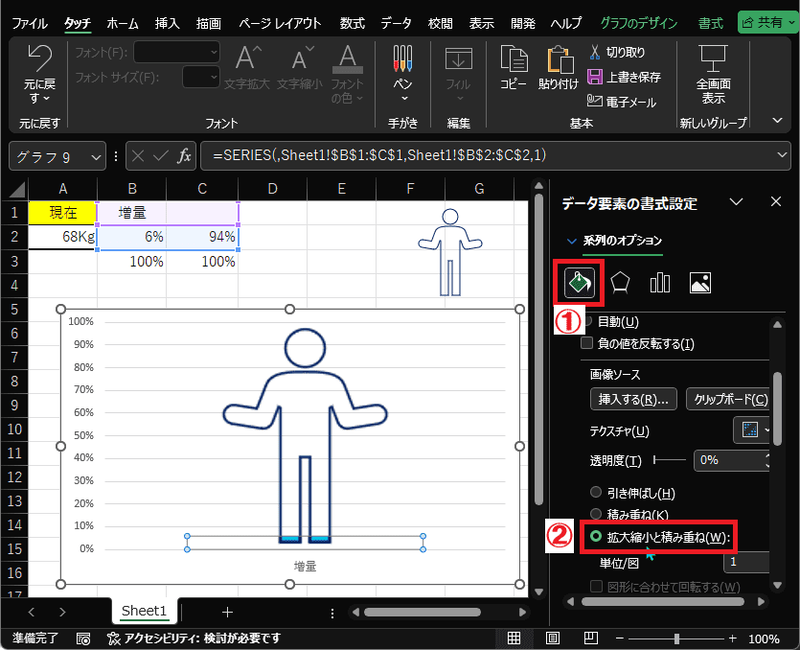

1. 次に、系列オプションの『塗りつぶしと線』マークを選択します。
2. そして、『拡大縮小と積み重ね』を選択します。
- これで、セルA2に入力した数字によってブルーの色が増減すると云う訳です。
